概述

低压分相无功补偿控制器

　　JKWF 系列低压分相无功补偿控制器（以下简称“控制器”）采用高性能的16位单片微控制器、全数字化设计，软、硬件模块化处理，电磁兼容设计抗干扰能力强，运行可靠，操作简单。通过测量相电压和相电流计算出系统的电压、电流、有功功率、无功功率、功率因数等参数，根据负荷情况对电容器组进行混合补偿投切控制，补偿无功，减少电能损耗。广泛应用于电力、石油、冶金、煤炭、化工、港口、城市和农村电网等领域。

使用条件 * 海拔高度：79.5KPa~106KPa（海拔≤ 2500米 ） * 环境温度：-15℃ ~ +60℃ * 相对湿度：空气湿度在 20℃时≤90% * 环境条件： 无易燃易爆场所、周围介质无导电尘埃 技术参数 * 取样电压：AC 三相四线220V±20 50Hz * 取样电流：AC 三相 0 － 5A * 灵敏度： 100mA * 测量精度： 电压；0.5级 电流：0.5级 有功功率；1.0级 无功功率；1.0级 频率； 0.1级 * 输出接点：DC 12V 最大18路 每路30Ma * 过压保护：出厂预置值；245V * 欠压保护：出厂预置值；180V * 重量： 不大于1.5Kg * 尺寸： （长*宽*高）；143mm*143mm*110mm * 开孔尺寸：139mm*139mm

型号命名

主要特点
* 采用无功功率和目标功率因数复合式控制策略，实现补偿效果可控可调；无震荡投切。
* 实行循环（先投先切，后投后切）方式均衡投切，可以大幅度延长设备使用时间。
* 采用 寸大屏幕LCD液晶屏中文显示，使得操作更为简便。
* 具有过压，保护功能：当电压超过电压门限时，控制器能快速切除所有的电容器组。
* 具有欠压保护功能：当电压低于欠电压门限时，控制器能快速切除所有的电容器组。
* 具有*超低负荷闭锁功能：小电流时闭锁输出，不进行投切；在无电流或CT断线时控制器退出运行，实现模糊控制。
* 显示电压、电流、无功功率、功率因数、投切状态、报警信息。
* 过电压值、目标功率因数、投入门限值、投切延时和电流变比可根据具体要求设置。
* 具有记忆功能，经修改后的参数在掉电时仍能保。
* 控制路数可设置（控制路数向下兼容）。
* 抗干扰能力强。
* 可设定全均衡补偿、全分相补偿、均衡与分相组合的混合补偿。

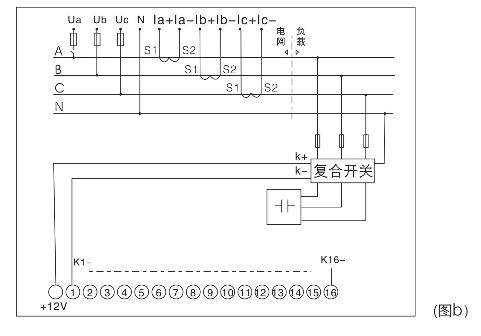

接线图
